电线电缆基础知识(最实用的电线电缆手册)

发布时间:2018-04-12  发布者:鸿盛远

作为编织网管的一类应用对象:电线电缆,我们也需要熟悉多方位了解客户的线缆型号要求,现整理资料如下。

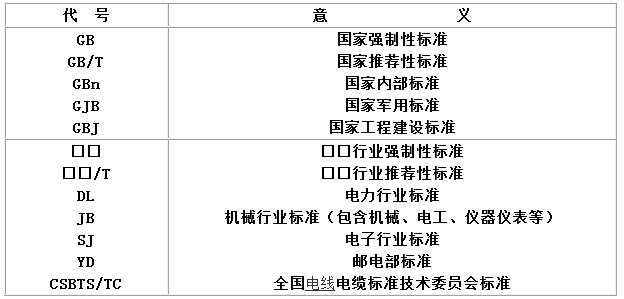

1、我国部分常用国家标准、行业标准及专业标准代号

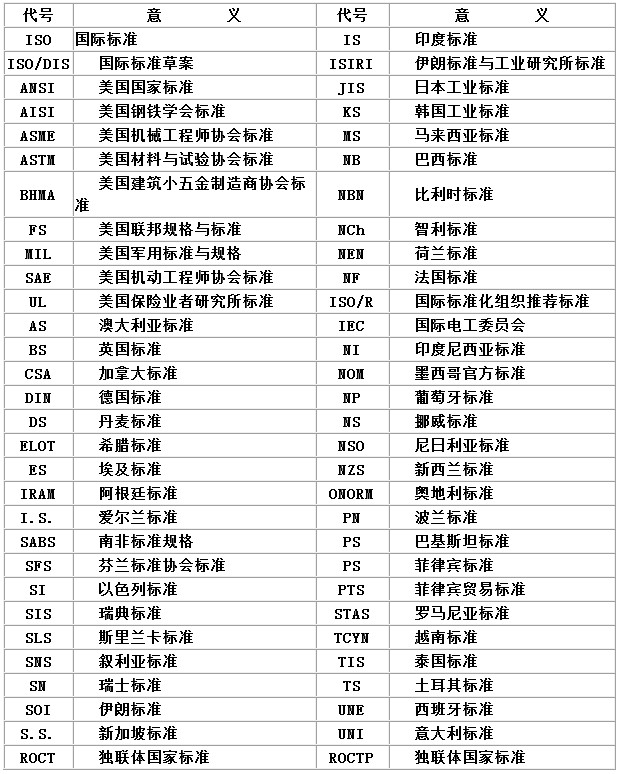

2、常用国际标准及外国标准代号

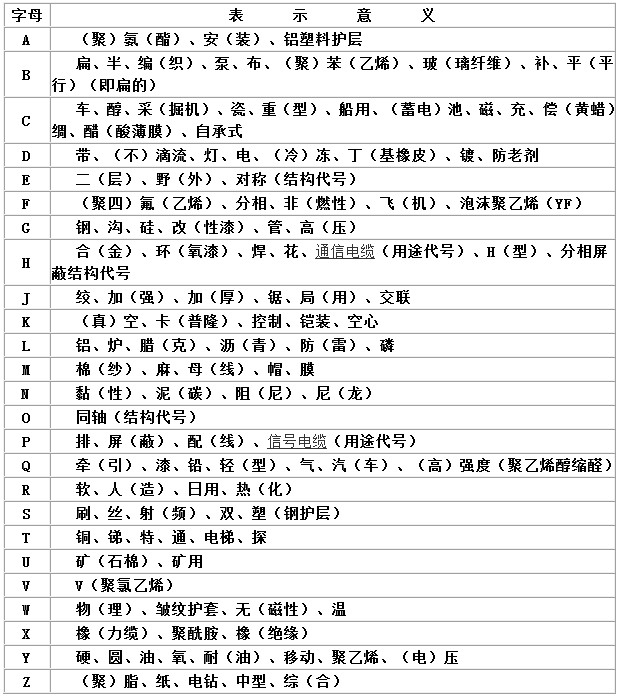

3、字母符号及其表示意义

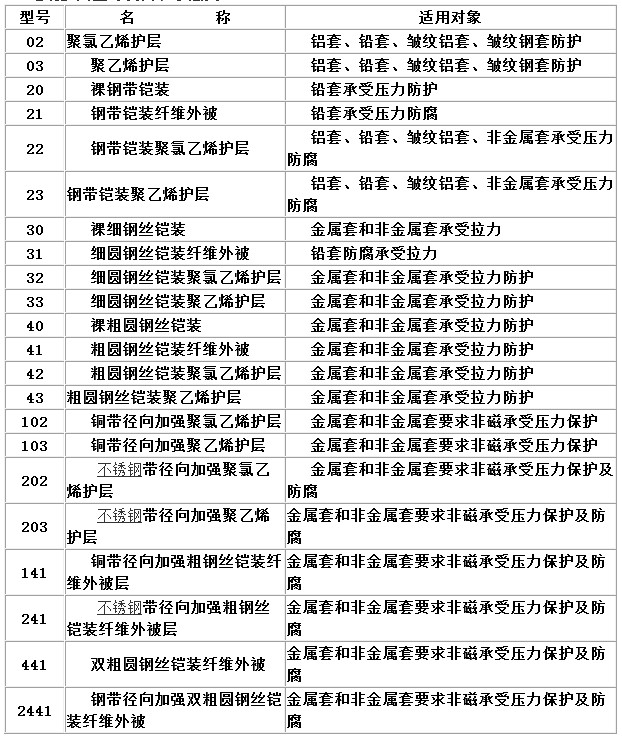

4、电缆护层型号及其表示意义
5、常用线缆结构计算
1)圆单线:圆单线为不包覆其他金属层的单根圆形导线。
2)圆单线的面积S
 π
S = —— d2(mm2
4
3)圆单线周长L
L = πd (mm)
4)圆单线的重量
π
W = —— d2 ρ= Sρ(kg/km)
4
式中:ρ——材料密度(g/cm3

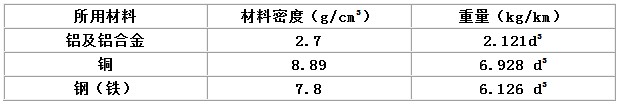

5)常用圆单线重量
6)扁线:扁线用于电磁线类的矩形导电线芯和电缆铠装等。
S = ab — [4r² —πr²]
= ab — 0.858 r² (mm²)
式中:a——厚度(mm);
b——宽度(mm);
r——圆角半径(mm)。
7)扁线的周长L
L = 2(a  +  b)— (8r — 2πr)
8)扁线尺寸偏差

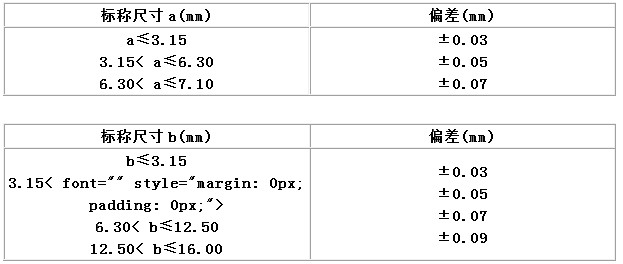

扁线圆角半径尺寸偏差范围
